Flightradar ADS-B Feeder - Flugzeuge tracken vom Dach

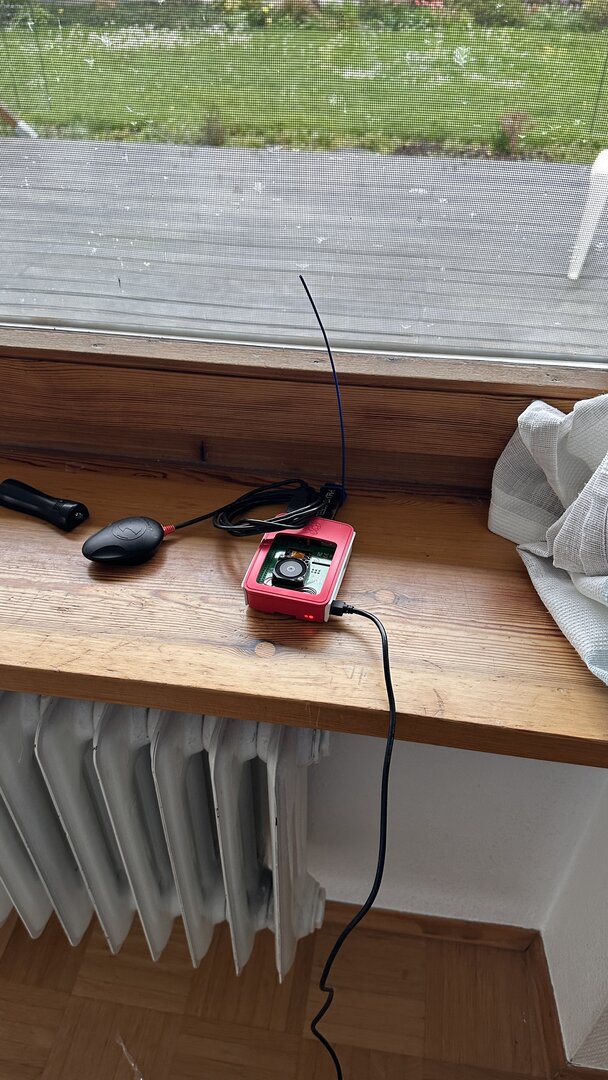

Ich wollte wissen was da oben so rumfliegt und hab mich erst für ein kostenloses Flightradar24 Empfänger-Kit beworben. Die haben mich abgelehnt. Also hab ich einen alten RTL-SDR Dongle ausgegraben, ein Stück Draht als Notantenne angesteckt und ans Fenster gestellt. Hat erstaunlich gut funktioniert, schon mit diesem Provisorium hab ich Flugzeuge bis ~150km Umkreis tracken können.

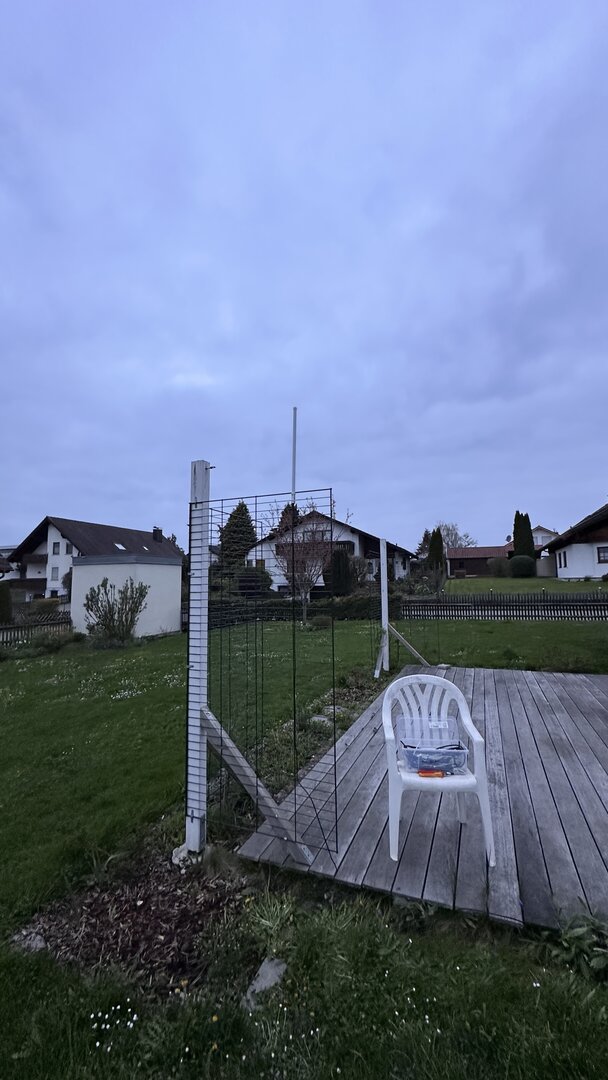

Das hat mich so geflasht dass ich mir eine größere Antenne bestellt hab. Die kam auch paar Tage später an und steht jetzt temporär draußen auf der Terrasse. Reichweite hat sich direkt verdoppelt auf ~300km.

Wenn ich Zeit hab montiere ich die auf dem Dach und verbinde sie direkt mit dem Server im Keller.

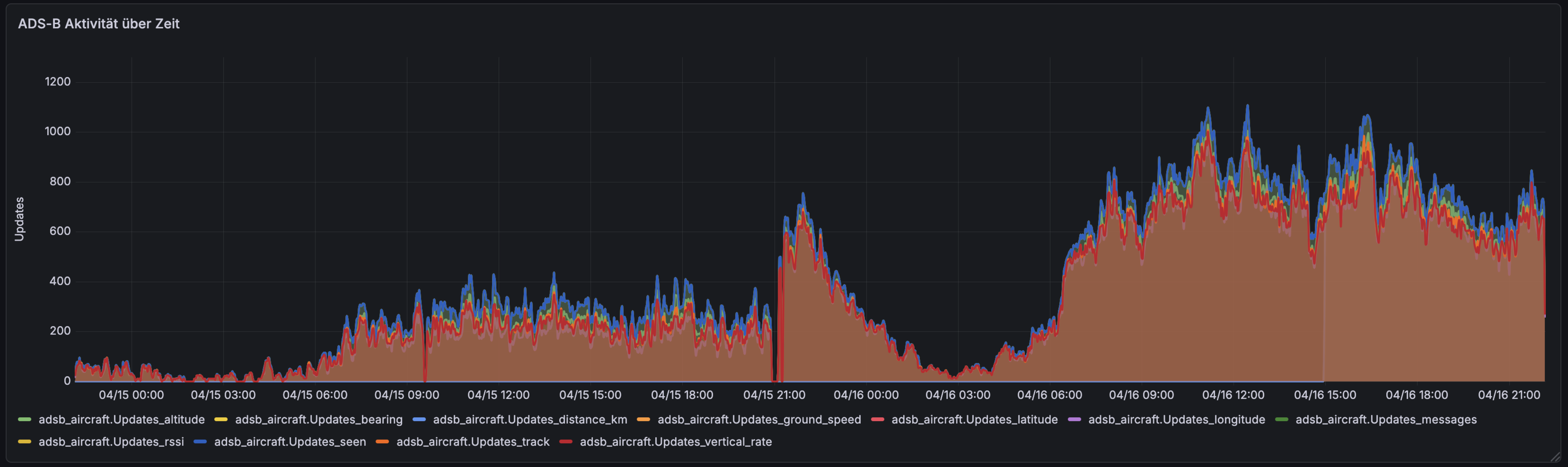

Im Grafana Dashboard sieht man gut wann ich von der Drahtantenne auf die richtige Antenne gewechselt bin. Die Aktivität hat sich direkt verdoppelt.

Das Setup

Das Ganze empfängt ADS-B auf 1090 MHz mit einem RTL-SDR Dongle. Ein GPS Receiver liefert die Position für MLAT (Multilateration). tar1090 zeigt alles im Browser, die Daten gehen sowohl an Flightradar24 als auch ADSBExchange. Dafür bekomme ich einen Contributor-Account mit Business-Features.

Ein InfluxDB Logger speichert alles für Grafana Dashboards. Das komplette Setup wird per Ansible verwaltet, sodass ich den Pi jederzeit neu aufsetzen kann ohne manuell Configs zu tippen.

Das Rabbit Hole geht tiefer

Das Projekt hat mich komplett angefixt. Jetzt will ich mir eine bessere Antenne, einen Splitter und noch mehr SDR Dongles holen um auch andere Frequenzen abzuhören. Mit RTL-SDR kann man eine ganze Menge empfangen:

• Flugfunk (118-137 MHz) - Piloten reden mit der Flugsicherung
• ACARS (131.550 MHz) - Flugzeuge senden automatisch Wetter und Statusmeldungen
• Wettersatelliten NOAA (137 MHz) - Live-Satellitenbilder empfangen
• Marine VHF (156-162 MHz) - Schiffskommunikation
• ISM Band (433 MHz) - Garagentore, Wetterstationen, alles mögliche IoT-Zeug

Ein RTL-SDR Dongle kostet ~55€ und empfängt von 100 kHz bis 1,75 GHz. Das ist ein ziemliches Spektrum für wenig Geld.

Selber bauen

Wenn du Bock hast sowas selber zu bauen: ADSBExchange und Flightradar24 haben beide ausführliche Guides mit Einkaufslisten und Step-by-Step Anleitungen. Ein Raspberry Pi 5 4GB für ~€120 reicht locker, du kannst aber auch einen alten 3B+ verwenden wie ich wenn du Geld sparen willst. Ich hab mir den Nooelec RTL-SDR v5 für ~€55 und die AirNav Radar ADS-B 1090 MHz Antenne für ~€75 geholt, beide funktionieren super.

Tech-Stack: Raspberry Pi 3B+, RTL-SDR, readsb, tar1090, gpsd, Ansible, InfluxDB, Grafana

Links: - Mein Receiver live auf ADSBExchange - Feed Status API - ADSBExchange Setup Guide - Flightradar24 Sharing Programm
